時維十月,序數初冬。磐谷心動力萬里行第四站來到歷史文化名城、創新活力之城——浙江杭州,在歷史與創新的交匯中,共同譜寫磐谷在浙江的嶄新篇章。
▲杭州站大會現場
支持單位
四五時期,磐谷動力騰勢而起,邁入發展的嶄新階段,產品選型及應用也進入科學化精細化階段。科學規劃論證是項目成功的先導環節,思深方益遠,謀定而后動。如何將產品做好,我們在加強頂層設計以外,還要問計于客戶問計于用戶問計于設計單位,打造出緊密貼合用戶使用需求,符合客戶所思所盼的產品。本站我們有幸邀請到了浙江省土木建筑學會建筑電氣學術委員會、浙江省勘察設計行業協會建筑電氣設計專業委員會、浙江省綠色建筑與建筑工業化行業協會機電與新能源分會三家單位的方家做支持來共同擘畫磐谷產品未來。
▲浙江省建筑設計研究院機電工程技術中心主任、浙江省勘察設計行業協會電氣分會主任委員程澍致辭
浙江省土木建筑學會
浙江省土木建筑學會成立于1957年,是浙江省土木建筑科學工作者的學術性社會團體,由省內設計、科研、教學和生產的企事業單位以及建設和管理部門從事土木建筑的科學工作者自愿結成。
學會成立以來,歷屆理事會緊緊圍繞浙江省城鄉經濟建設發展的實際,牢固樹立為經濟建設服務的觀念,積極開展學術交流、技術咨詢、科技普及和繼續教育。擁有一大批從事土木建筑工程建設的專家和科技人員,分布在浙江省設計、科研、教學和生產的企事業單位以及建設和管理部門。積極開展各類學術活動是本會的一個顯著特點,學會會連續多年獲中國科協頒發的“全國省級學會之星”獎,多次被省科協評為年度先進學會,也多次被中國土木工程學會和中國建筑學會評為“全國學會先進集體”等。
浙江省勘察設計行業協會
浙江省勘察設計行業協會原名為浙江省勘察設計協會,成立于1990年6月21日,是浙江省成立較早的行業協會之一。根據勘察設計行業發展和實際工作的需要,協會按法定是由浙江省內從事勘察設計咨詢業及其相關的企業、事業單位、社團組織依法自愿組成的全省性、行業性的非營利性社會團體。
協會現有會員單位637個。協會設15個分支機構:建筑裝飾設計專業委員會、思想政治工作與企業文化建設委員會、工程勘察專業委員會、工程智能設計專業委員會、施工圖審查專業委員會、建筑電氣設計專委會、園林與景觀設計分會、民用建筑節能評估分會、建筑環境與設備專業委員會、工程設計信息化專業委員會、建筑給水排水專業委員會、民營設計企業分會、工程總承包分會、市政專業委員會、照明專業委員會。協會秘書處內設辦公室。秘書處根據理事會確定的工作思路和要求開展工作,辦公室根據秘書處安排,負責辦理協會的日常事務。
浙江省綠色建筑與建筑工業化行業協會
協會于2013年6月正式成立,2019年1月更名為浙江省綠色建筑與建筑工業化行業協會(原名浙江省綠色建筑與建筑節能行業協會)。
協會主要從溝通協調、咨詢服務、調查研究、培訓教育等方面著手,推進區域綠色建筑與建筑工業化工作。協會由300余家從事綠色建筑與建筑工業化相關產業的會員單位組成,下設綠色設計與咨詢分會、綠色建材分會、建筑工業化和機電與新能源四大分會,及生態立體綠化和智慧建筑專委會。
磐谷產品如何選型
此次與會的嘉賓中不乏設計單位電氣領域的工程師,在項目規劃設計時產品如何選型,如何用性價比最高的產品滿足建設需要成為大家熱議的一項話題,本次我們磐谷動力針對設計院和行業協會的方家針對性地做了磐谷產品選型介紹。
▲磐谷動力市場部部長焦葉祥談產品選型
磐谷產品命名
為幫助大家在設計時更好選型,磐谷動力全系列產品模塊化設計,除了零件通用程度高之外,產品命名也是通俗易懂,如何通過簡單的發動機的命名了解發動機的信息,我們以STA60EG3為例:
“S”代表S系列(缸徑180mm),同樣的還有H系列(缸徑132mm),這是我們目前兩大主力系列;
“T”代表渦輪增壓(turbo),“T”(1個)代表一級增壓,“TT”(2個)代表兩級增壓;
“A”代表進氣中冷方式,“A”(1個)代表進氣冷卻為水空中冷,“AA”(2個)代表進氣冷卻為空空中冷;
“60”代表排氣量,60即排量為60L,目前全系列產品排量覆蓋13L-100L。過去磐谷還采用例如“5400”這樣的排量標注方式,意為排量5400in3(立方英寸);
“E”代表燃油泵為電噴,如果此處沒有E則為非電噴;
“G”代表用途為發電用,諸如此的還有P代表泵用,M代表船用;
“3”代表功率高低,一般為1、3、5、7,代表轉速為1500rpm(50Hz),從低到高不同功率。同樣的如果為偶數如“2、4、6、8”則代表轉速1800rpm(60Hz),按數字大小代表從低到高不同功率。

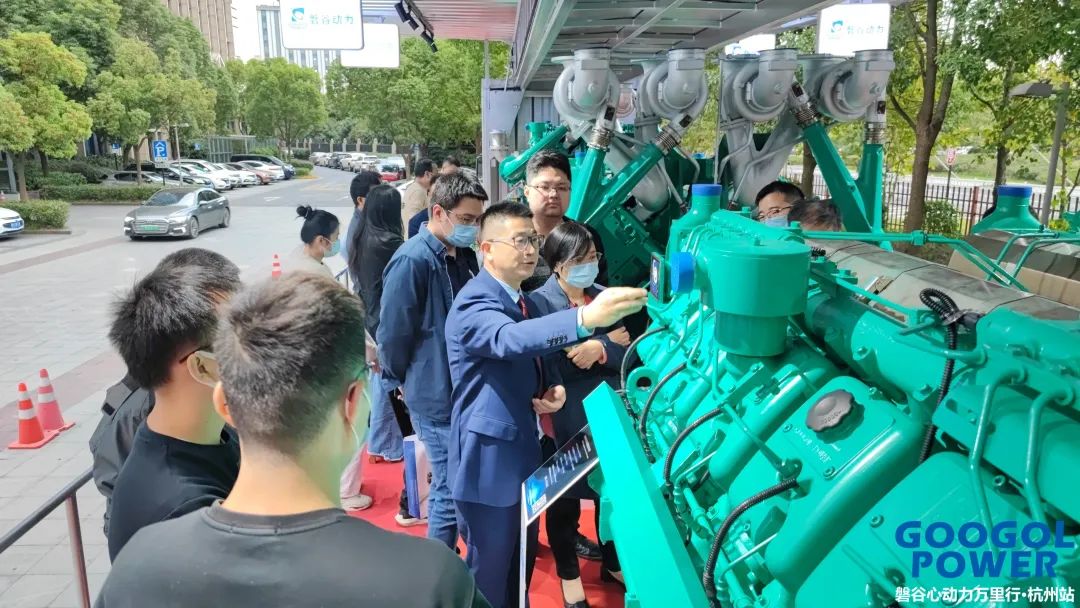

▲產品參觀講解
全系列產品匹配機組功率
H系列柴油發動機,排氣量13.63-39.69L,功率覆蓋范圍378-1218kW@1500rpm,可匹配機組常用PRP功率:300-1000kW,氣缸分布從L6/V8/V10/V12/V16/V20,發動機缸徑132mm,行程145mm,其中直列6缸發動機行程為166mm。

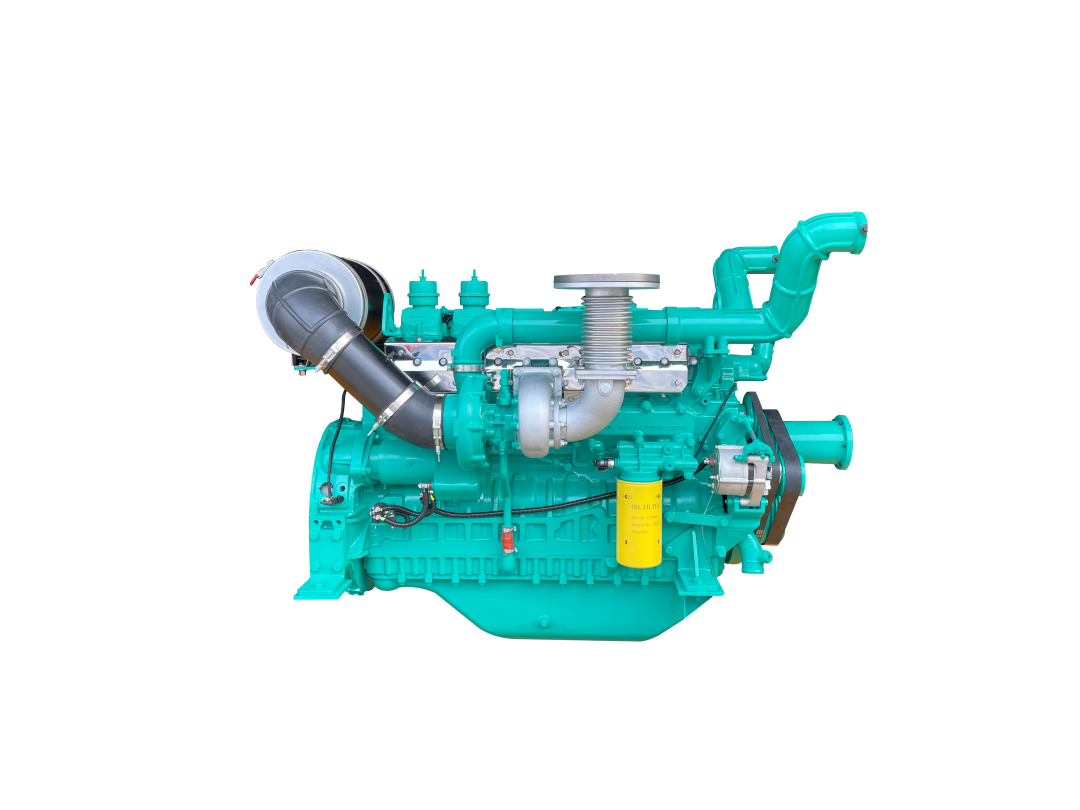

HTAA14EG為直列6缸發動機,排氣量13.63L,可匹配機組功率300-320-360-400 kW;

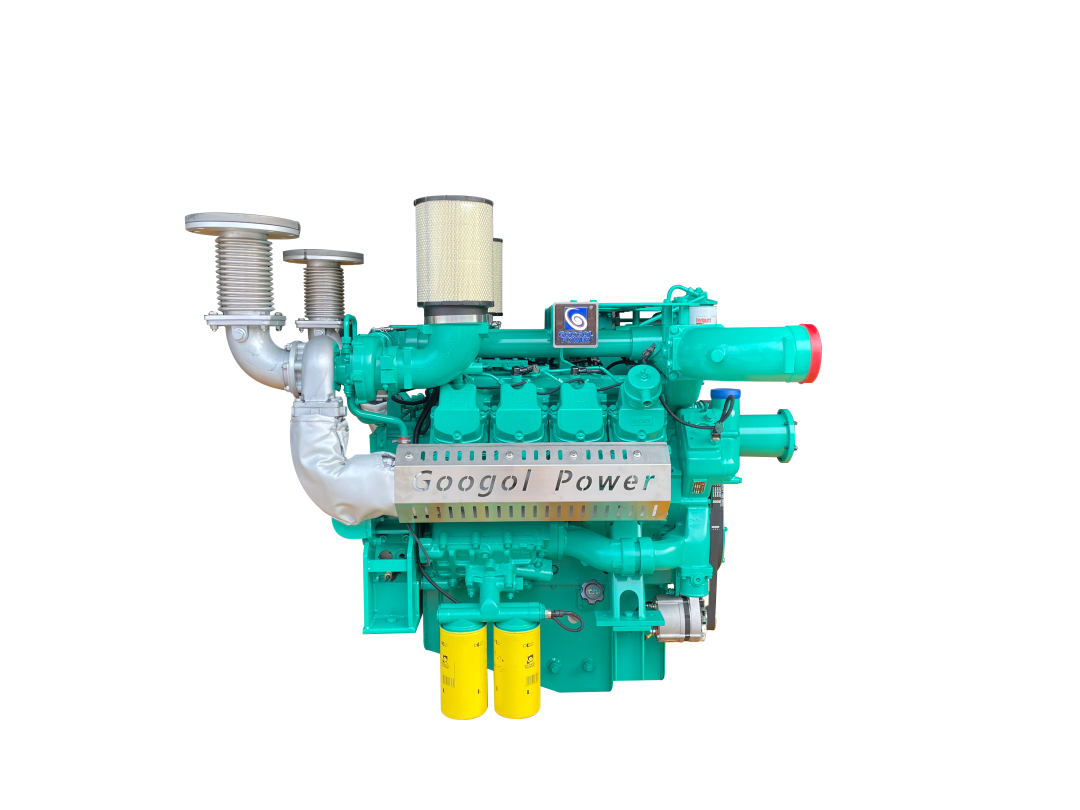

HTAA16EG為V型8缸發動機,排氣量15.87L,可匹配機組功率450-500 kW;
HTAA20EG為V型10缸發動機,排氣量19.84L,可匹配機組功率500-560 -600kW;

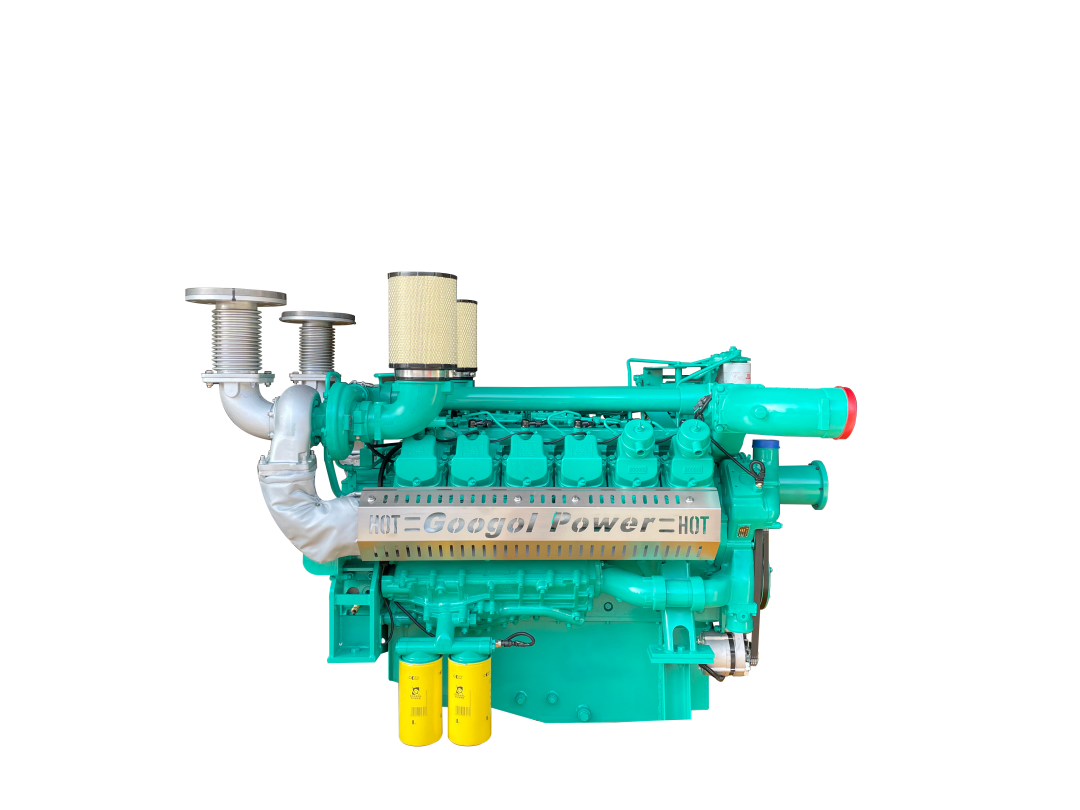

HTAA24EG為V型12缸發動機,排氣量23.81L,可匹配機組功率600-640 -720kW;
HTAA32EG為V型16缸發動機,排氣量31.75L,可匹配機組功率720-800-900kW;
HTAA40EG為V型20缸發動機,排氣量39.69L,可匹配機組功率900-1000kW;
S系列柴油發動機,排氣量40.1-100.26L,功率覆蓋范圍1210- 3450kW@1500rpm,可匹配機組常用PRP功率:1000-3000kW,氣缸分布從V8/V10/V12/V16/V20,單缸排量5L。發動機缸徑180mm,行程197mm。

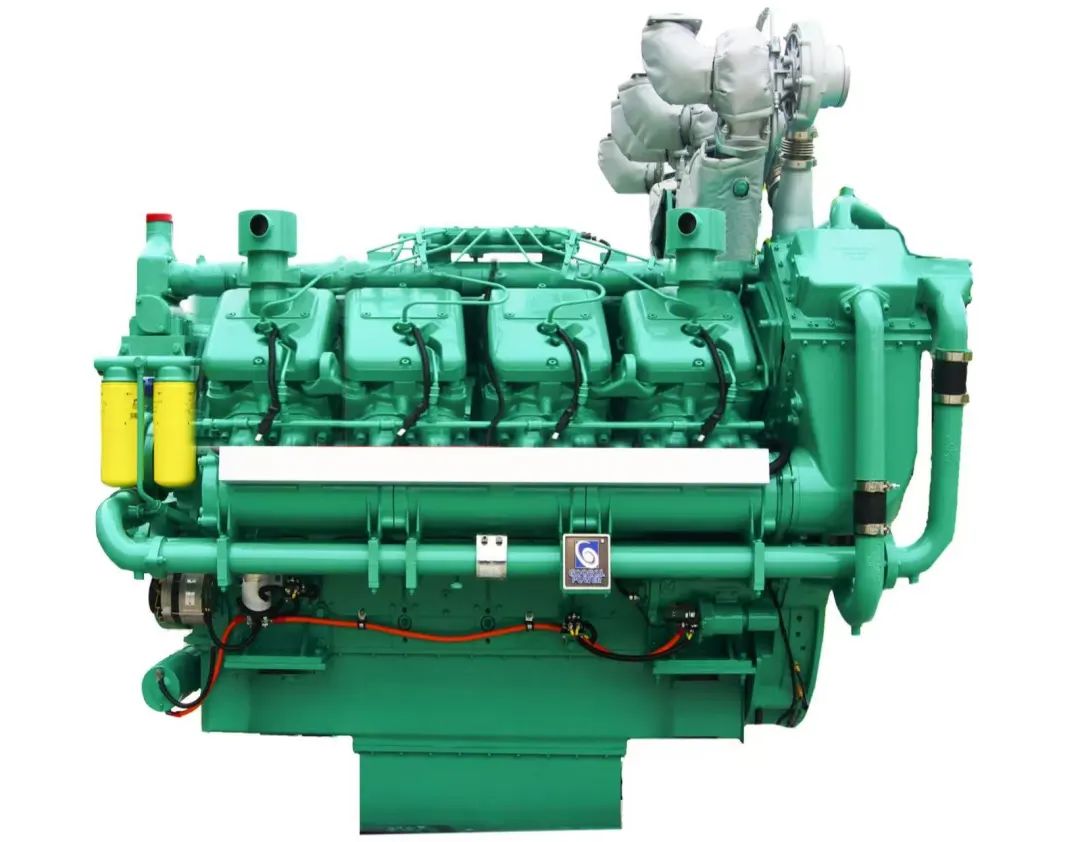

STA40EG為8缸發動機,排氣量40.1L,可匹配機組功率1000-1000-1200 kW;
STA50EG為V型10缸發動機,排氣量50.13L,可匹配機組功率1200-1350-1500 kW;
STA60EG為V型12缸發動機,排氣量60.16L,可匹配機組功率1500 -1600-1800kW;
STA80EG為V型16缸發動機,排氣量80.21L,可匹配機組功率1800 -2000-2200kW;

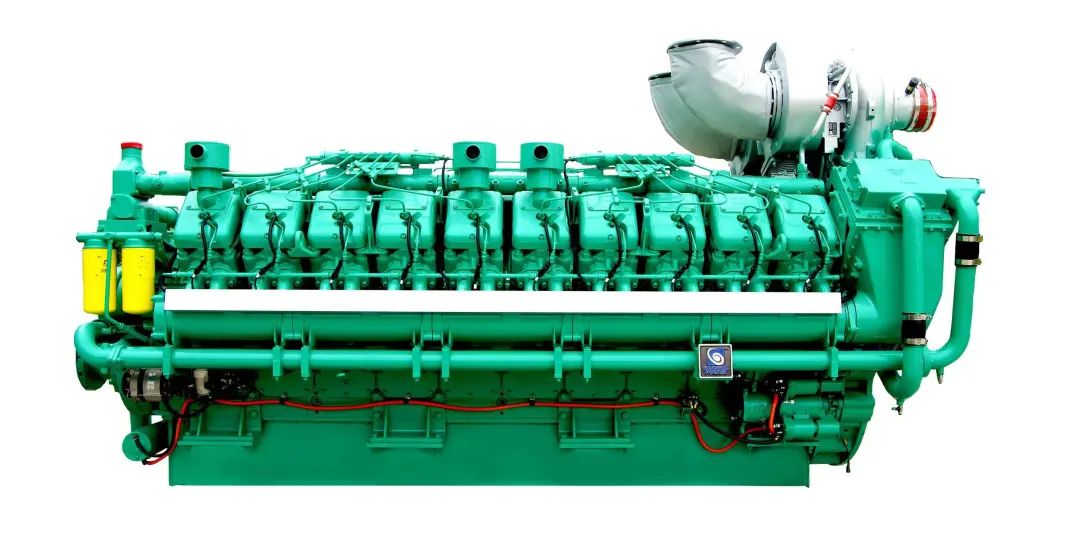

STA100EG為V型20缸發動機,排氣量100.26L,可匹配機組功率2200-2400-2500-2600-2700-3000kW;
客戶代表談磐谷
▲浙江正奇能源科技有限公司創始人紀玉利談與磐谷的十余載
紀玉利:從磐谷2009年賣出第一臺6缸13L柴油發動機伊始,我與磐谷開始合作。就如他們的公司愿景中提到的那樣,成為一家具有持續創新能力的大馬力內燃機研發制造企業,從無到有,逐漸形成功率覆蓋廣且連續性強的兩大系列產品,我們用磐谷在浙江地區做了很多項目,其中不乏高標準嚴要求的案例,例如最近才開通運營的杭州西站項目,其備用電源采用的兩臺額定功率2220kW的磐谷STA95EG1型柴油發動機作為動力。我相信磐谷在中高端市場是有廣大前景的。
寫在最后
▲合影留念
杭州作為一座充滿底蘊同時又富有創新活力的城市,匯聚了一大批優秀的設計單位及行業優質的公司,大家在各自的細分領域頗有建樹。磐谷心動力萬里行第四站我們選在杭州,一方面向大家匯報展示磐谷動力近二十年積淀的產品硬實力及文化軟實力,同時也期望與眾多業界學界方家一同探討如何在項目規劃設計到產品選型全流程中將磐谷優質的產品全面推向高端化、精細化市場。
我們與蒞臨現場的伙伴也是相互成就、協同共生的,磐谷希望與大家共創一個命運共同體。大家將項目設計時遇到的痛點難點及時反饋給我們,我們可以群策群力,給予產品轉型升級新方向,同時我們也將更好的產品推出供大家選型參考。讓我們一同構建一個共建共享共生共贏的電氣行業新生態,讓大馬力柴油發動機這樣的卡脖子領域實現較好的國產替代,讓世界聆聽中國的聲音。
